CNC-frezen in Arnsberg – Mazak-bewerkingscentrum en profielen tot 8 m in één opspanning

CNC-frees­bewerking uit Arnsberg

Evotec is een door de eigenaar geleid metaalbewerkingsbedrijf uit Arnsberg – opgericht in 2000, inmiddels in de tweede generatie. Wij frezen in onze eigen fabriek op twee CNC-machines: onderdelen uit plaat, blok en zaagstukken op het verticale bewerkingscentrum Mazak VCN510C-II, aluminium profielen en lange onderdelen tot 8 m in één opspanning op het 5-assige profielbewerkingscentrum elumatec SBZ 150.

Zaagwerk, stans- en omvormtechniek, buisbewerking, lassen, poedercoating en montage zijn onder één dak verenigd. Voor deze bewerkingen hoeft uw onderdeel niet tussen leveranciers heen en weer te reizen – u heeft één contactpersoon van offerte tot levering.

  • Verticaal 3-assig bewerkingscentrum Mazak VCN510C-II voor onderdelen uit plaat, blok en zaagstukken
  • 5-assig profielbewerkingscentrum elumatec SBZ 150
  • Profielen en lange onderdelen tot 8 m in één opspanning
  • Frezen, boren en schroefdraad uit één hand
  • Verdere verwerking in eigen huis: lassen, poedercoating, montage
Schema freesbewerkingAluminium blok met gefreesde kamer en boringen, vingerfrees in de kamer, assen X, Y en Z. X Y Z
Schema: frezen van een kamer in een aluminium blok

Wat wij frezen: platen, blokken en profielen

Prismatische onderdelen volgens uw tekening – monsters, enkelstuks en series in overleg.

01

Plaat- en blokdelen

Contouren, kamers, vlakke oppervlakken en boorpatronen aan onderdelen uit plaat, blok of zaagstuk – gefreesd op de Mazak VCN510C-II.

02

Profielen tot 8 m

Aluminium profielen en lange onderdelen in één opspanning – bewerkt van meerdere kanten en onder vrij programmeerbare hoeken, zonder het profiel om te spannen.

03

Boren en schroefdraad

Boringen en schroefdraad direct op de bewerkingscentra; aan buizen en profielen bovendien vloeiboren met schroefdraadvormen tot M10.

04

Zaagwerk in eigen huis

Profielen, buizen en staven zagen wij vooraf zelf op lengte – haaks of in verstek. Meer hierover op de pagina Loonzagen.

05

Oppervlaktebehandeling en montage

Poedercoating op de eigen Eisenmann-installatie, lassen en montage van samenstellingen in dezelfde fabriek.

06

Controleren en documenteren

Eerste-monster-keuringsrapport in overleg, gedocumenteerde processen en traceerbaarheid.

Machines voor de freesbewerking

Twee machines, twee sterke punten: blokdelen op het bewerkingscentrum, lange profielen op het profielbewerkingscentrum.

Mazak VCN510C-II – verticaal 3-assig bewerkings­centrum

Het verticale bewerkingscentrum van Yamazaki Mazak is ontworpen voor prismatische onderdelen uit plaat, blok en zaagstukken. De machine staat in onze fabriek in Arnsberg (Zur Alten Ruhr 4a).

Dunne platen, plaatmateriaal en vlakke zaagstukken worden op de vacuümtafel van de Mazak over het hele oppervlak opgespannen – zonder spanklauwen in de freesbaan. Zo frezen wij de buitencontour, uitsparingen en kamers in één opspanning; de vervorming door het opspannen blijft bij dunne onderdelen gering. Kleine onderdelen blijven via bruggetjes verbonden met het samenhangende restskelet van de plaat, tot ze volledig gefreesd zijn.

  • Contouren, kamers, vlakke oppervlakken, boorpatronen en schroefdraad
  • Vacuümtafel voor het opspannen van dunne platen en zaagstukken over het hele oppervlak
  • Spiltoerental tot 12.000 min−1 (volgens opgave van de fabrikant voor deze machineserie)
  • Verplaatsingen X / Y / Z: 1.050 / 530 / 510 mm (volgens het datablad van de fabrikant voor deze machineserie)
  • Of uw onderdeel in de werkruimte past, controleren wij vóór de offerte aan de hand van uw tekening
Schema werkruimte Mazak VCN510C-IIWerkruimte met de lineaire assen X, Y en Z; verplaatsingen volgens het datablad van de fabrikant voor deze machineserie: X 1.050 mm, Y 530 mm, Z 510 mm; werkstuk op de machinetafel, spil met gereedschap. X 1.050 mm Y 530 mm Z 510 mm
Schema: werkruimte van de Mazak VCN510C-II; verplaatsingen volgens het datablad van de fabrikant voor deze machineserie
Schema profielbewerkingscentrum elumatec SBZ 150Profiel tot 8 m opspanlengte in één opspanning, meerdere materiaalklemmen, onderling uitgelijnde boringen; zwenkkop met A-as 0 tot 90 graden en C-as 0 tot 345 graden volgens opgave van de fabrikant voor deze machineserie.C 0–345°A 0–90°tot 8 m opspanlengte
Schema: profiel tot 8 m in één opspanning; zwenkbereiken A en C volgens opgave van de fabrikant voor deze machineserie

elumatec SBZ 150 – profielbewerkings­centrum voor profielen tot 8 m

Op het 5-assige profielbewerkingscentrum elumatec SBZ 150 bewerken wij aluminium profielen en lange onderdelen tot 8 m in één opspanning – van meerdere kanten en onder vrij programmeerbare hoeken. Omdat het profiel niet wordt omgespannen, blijven boorpatronen en uitfrezingen onderling uitgelijnd. Een zaagblad in de gereedschapswisselaar kort de onderdelen in dezelfde opspanning af.

  • Profielen en lange onderdelen tot 8 m in één opspanning
  • Zwenkkop: A 0–90°, C 0–345° (volgens opgave van de fabrikant voor deze machineserie)
  • Gepositioneerde 5-assige bewerking: boren, frezen, schroefdraad
  • Afkorten met het zaagblad in de gereedschapswisselaar
WerkstukvormenPlaat, blok, extrusieprofiel met kamers en buis als uitgangsvormen voor de freesbewerking. Plaat Blok Profiel Buis
Schema: uitgangsvormen – plaat, blok, profiel en buis

Materialen

Onze focus ligt op aluminium – als plaat, blok of extrusieprofiel. Of uw onderdeel ook uit staal, roestvast staal, messing of koper gefreesd kan worden, beoordelen wij aan de hand van uw tekening. Vermeld bij uw aanvraag het materiaal en de toestand (bijvoorbeeld EN AW-6082 T6) en het aantal.

  • Aluminium als plaat, blok of zaagstuk
  • Aluminium extrusieprofielen en lange onderdelen tot 8 m
  • Andere metalen na beoordeling van uw tekening

In zes stappen naar uw gefreesde onderdeel

Bij elke stap een vaste contactpersoon.

Aanvraag

Tekening sturen

Beoordeling

Haalbaarheid & materiaal

Offerte

Snel en vrijblijvend

Productie

Mazak of SBZ 150

Kwaliteit

Eerste monster op verzoek

Levering

Desgewenst just-in-time

Dit hebben wij nodig voor uw offerte

  • Tekening als PDF met maten, toleranties en oppervlakte-eisen
  • 3D-model als STEP of IGES, 2D-gegevens als DXF of DWG – indien beschikbaar
  • Materiaal, aantal of jaarbehoefte en gewenste leverdatum
  • Coating of montage, indien gewenst

Zo stuurt u ons uw documenten

Via ons contactformulier uploadt u tot 10 bestanden van elk maximaal 20 MB, samen maximaal 40 MB – meerdere bestanden kunt u gerust als ZIP sturen. Toegestane formaten: PDF, DXF, DWG, STEP, IGES, JPG, PNG, ZIP en RAR.

Of stuur een e-mail naar anfragen@evotec-gmbh.de.

Kwaliteits­borging

Evotec GmbH is gecertificeerd volgens DIN EN ISO 9001:2015 (TÜV NORD CERT). Het toepassingsgebied omvat stans- en omvormdelen, gelaste samenstellingen en buisbewerkingen; freesbewerking valt daar momenteel niet onder.

Onze werkwijze geldt hier evengoed: wij controleren elke tekening vóór de offerte, documenteren elke opdracht traceerbaar en leggen vóór de start van de productie samen met u vast welke maten op welke manier worden gecontroleerd. Een eerste-monster-keuringsrapport stellen wij in overleg op.

Meer over kwaliteitsborging

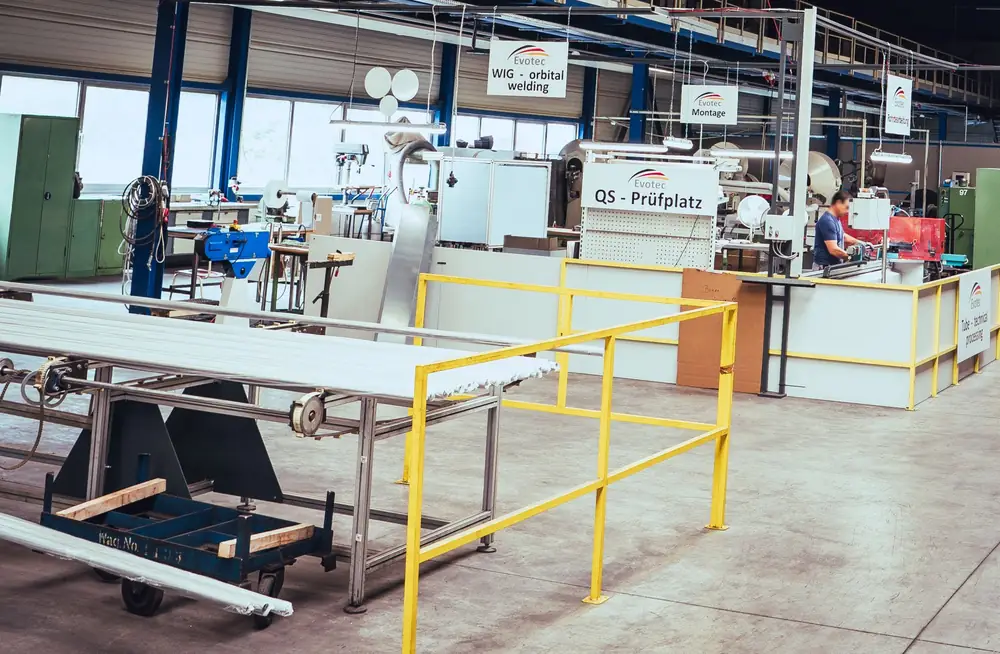

Inspectieplek van de kwaliteitsborging in de productie van Evotec GmbH in Arnsberg
Kwaliteitsborging in onze productie in Arnsberg

Veelgestelde vragen over freesbewerking

Op het verticale bewerkingscentrum Mazak VCN510C-II frezen wij onderdelen uit plaat, blok en zaagstukken. Profielen en lange onderdelen tot 8 m bewerken wij op het 5-assige profielbewerkingscentrum elumatec SBZ 150.
Tot 8 m in één opspanning. De zwenkkop van de SBZ 150 bereikt het profiel van meerdere kanten en onder vrij programmeerbare hoeken. Omdat het profiel niet wordt omgespannen, blijven boorpatronen en uitfrezingen onderling uitgelijnd.
Onze focus ligt op aluminium – als plaat, blok of extrusieprofiel. Of uw onderdeel ook uit staal, roestvast staal, messing of koper gefreesd kan worden, beoordelen wij aan de hand van uw tekening. Vermeld bij uw aanvraag het materiaal en de toestand (bijvoorbeeld EN AW-6082 T6) en het aantal.
Een tekening als PDF met maten en toleranties, en indien beschikbaar het 3D-model als STEP of IGES of 2D-gegevens als DXF of DWG. Via het contactformulier uploadt u tot 10 bestanden van elk maximaal 20 MB, samen maximaal 40 MB.
Monsters, enkelstuks en series maken wij in overleg. Bij grotere aantallen bekijken wij op verzoek ook of stansen in eigen huis voordeliger is, en zetten wij beide mogelijkheden voor u naast elkaar.
Dat hangt af van het materiaal, de grootte en de geometrie van het onderdeel – daarom noemen wij geen algemene waarde. Vermeld uw toleranties op de tekening. Vóór de offerte controleren wij of wij ze betrouwbaar kunnen aanhouden, en als dat niet zo is, zeggen wij het u eerlijk.
Ja. In dezelfde fabriek lassen wij – ook aluminium en orbitaal (TIG) – en coaten wij op onze poedercoatinginstallatie van Eisenmann. Daarnaast monteren wij samenstellingen en verzenden wij op verzoek rechtstreeks naar uw eindklanten.
Ja. Aluminium profielen, buizen en staven zagen wij in eigen huis op lengte en in verstek – als aparte opdracht of als eerste stap vóór de freesbewerking. Meer hierover op de pagina Loonzagen.
In onze fabriek in Arnsberg in het Sauerland, Zur Alten Ruhr 4a, op 12.000 m² productie- en opslagoppervlak. Op verzoek leveren wij just-in-time.
