CNC glodanje u Arnsbergu

CNC obrada glodanjem iz Arnsberga

Evotec je tvrtka za obradu metala iz Arnsberga koju vodi vlasnik – osnovana 2000. godine, danas u drugoj generaciji. Glodamo u vlastitom pogonu na dva CNC stroja: dijelove iz ploča, blokova i pripremaka na vertikalnom obradnom centru Mazak VCN510C-II, a aluminijske profile i duge dijelove do 8 m u jednom stezanju na 5-osnom obradnom centru za profile elumatec SBZ 150.

Rezanje po mjeri, štancanje i oblikovanje, obrada cijevi, zavarivanje, praškasto lakiranje i montaža objedinjeni su pod jednim krovom. Za te radne operacije Vaš dio ne mora putovati između dobavljača – od ponude do isporuke imate jednu kontakt-osobu.

3-osni vertikalni obradni centar Mazak VCN510C-II za dijelove iz ploča, blokova i pripremaka
5-osni obradni centar za profile elumatec SBZ 150
Profili i dugi dijelovi do 8 m u jednom stezanju
Glodanje, bušenje i izrada navoja na jednom mjestu
Daljnja obrada u vlastitom pogonu: zavarivanje, praškasto lakiranje, montaža

Shema: glodanje džepa u aluminijskom bloku

Što glodamo: ploče, blokove i profile

Prizmatični dijelovi prema Vašem nacrtu – uzorci, pojedinačni dijelovi i serije prema dogovoru.

Dijelovi iz ploča i blokova

Glodamo konture, džepove, ravne površine i rasporede provrta na dijelovima iz ploča, blokova ili pripremaka – na stroju Mazak VCN510C-II.

Profili do 8 m

Aluminijski profili i dugi dijelovi u jednom stezanju – obrađeni s više strana i pod slobodno programirljivim kutovima, bez ponovnog stezanja profila.

Bušenje i izrada navoja

Provrti i navoji izravno na obradnim centrima; na cijevima i profilima dodatno bušenje trenjem s oblikovanjem navoja do M10.

Rezanje u vlastitom pogonu

Profile, cijevi i šipke prethodno sami pilimo na duljinu – ravno ili pod kutom. Više o tome na stranici Piljenje po mjeri.

Površinska obrada i montaža

Praškasto lakiranje na vlastitom postrojenju Eisenmann, zavarivanje i montaža sklopova u istom pogonu.

Kontrola i dokumentacija

Izvješće o ispitivanju prvog uzorka prema dogovoru, dokumentirani procesi i sljedivost.

Strojevi za obradu glodanjem

Dva stroja, dvije prednosti: dijelovi iz blokova na obradnom centru, dugi profili na obradnom centru za profile.

Mazak VCN510C-II – 3-osni vertikalni obradni centar

Vertikalni obradni centar tvrtke Yamazaki Mazak namijenjen je obradi prizmatičnih dijelova iz ploča, blokova i pripremaka. Stroj se nalazi u našem pogonu u Arnsbergu (Zur Alten Ruhr 4a).

Tanke ploče, limove i plosnate pripremke stežemo na vakuumskom stolu stroja Mazak cijelom površinom – bez stezaljki na putanji glodala. Tako vanjsku konturu, prolazne izreze i džepove glodamo u jednom stezanju, a kod tankih dijelova deformacije uslijed stezanja ostaju male. Sitni dijelovi povezani su mostićima s ostatkom ploče, koji čini jednu cjelinu, sve do završetka glodanja.

Konture, džepovi, ravne površine, rasporedi provrta i navoji
Vakuumski stol za stezanje tankih ploča i pripremaka cijelom površinom
Broj okretaja vretena do 12.000 min⁻¹ (prema podacima proizvođača za ovu seriju strojeva)
Hodovi osi X / Y / Z: 1.050 / 530 / 510 mm (prema tehničkom listu proizvođača za ovu seriju strojeva)
Hoće li Vaš dio stati u radni prostor, provjeravamo na temelju Vašeg nacrta prije ponude

Shema: radni prostor stroja Mazak VCN510C-II; hodovi osi prema tehničkom listu proizvođača za ovu seriju strojeva

Shema: profil do 8 m u jednom stezanju; područja zakretanja A i C prema podacima proizvođača za ovu seriju strojeva

elumatec SBZ 150 – obradni centar za profile do 8 m

Na 5-osnom obradnom centru za profile elumatec SBZ 150 obrađujemo aluminijske profile i duge dijelove do 8 m u jednom stezanju – s više strana i pod slobodno programirljivim kutovima. Budući da se profil ne steže ponovno, rasporedi provrta i glodani izrezi zadržavaju međusobni položaj. List pile u izmjenjivaču alata reže dijelove na duljinu u istom stezanju.

Profili i dugi dijelovi do 8 m u jednom stezanju
Zakretna glava: A 0–90°, C 0–345° (prema podacima proizvođača za ovu seriju strojeva)
Pozicijska 5-osna obrada: bušenje, glodanje, izrada navoja
Rezanje na duljinu listom pile u izmjenjivaču alata

Shema: polazni oblici – ploča, blok, profil i cijev

Materijali

Težište nam je na aluminiju – u obliku ploče, bloka ili ekstrudiranog profila. Može li se Vaš dio glodanjem izraditi i od čelika, nehrđajućeg čelika, mjedi ili bakra, provjeravamo na temelju Vašeg nacrta. U upitu nam navedite materijal i stanje (primjerice EN AW-6082 T6) te količinu.

Aluminij u obliku ploče, bloka ili pripremka
Ekstrudirani aluminijski profili i dugi dijelovi do 8 m
Ostali metali nakon provjere Vašeg nacrta

Do glodanog dijela u šest koraka

Uz stalnu kontakt-osobu u svakom koraku.

Upit

pošaljite nacrt

Provjera

izvedivost i materijal

Ponuda

u kratkom roku, neobvezujuće

Izrada

Mazak ili SBZ 150

Kvaliteta

prvi uzorak na zahtjev

Isporuka

po želji just-in-time

Što nam je potrebno za ponudu

Nacrt u PDF-u s mjerama, tolerancijama i podacima o površini
3D model u formatu STEP ili IGES, 2D podaci u formatu DXF ili DWG – ako postoje
Materijal, količina odnosno godišnja potreba i željeni rok
Lakiranje ili montaža, ako ih želite

Kako nam poslati dokumentaciju

Putem našeg obrasca za upit možete priložiti do 10 datoteka, svaka najviše 20 MB, ukupno do 40 MB – više datoteka rado primamo i kao ZIP. Podržani formati su PDF, DXF, DWG, STEP, IGES, JPG, PNG, ZIP i RAR.

Ili nam pišite na anfragen@evotec-gmbh.de.

Osiguranje kvalitete

Tvrtka Evotec GmbH certificirana je prema DIN EN ISO 9001:2015 (TÜV NORD CERT). Područje certifikacije obuhvaća štancane i oblikovane dijelove, zavarene sklopove i obradu cijevi; obrada glodanjem trenutačno nije obuhvaćena.

Naš način rada ipak vrijedi i ovdje: svaki nacrt provjeravamo prije ponude, svaku narudžbu dokumentiramo sljedivo, a prije početka proizvodnje s Vama dogovaramo koje se mjere i na koji način kontroliraju. Izvješće o ispitivanju prvog uzorka izrađujemo prema dogovoru.

Više o osiguranju kvalitete

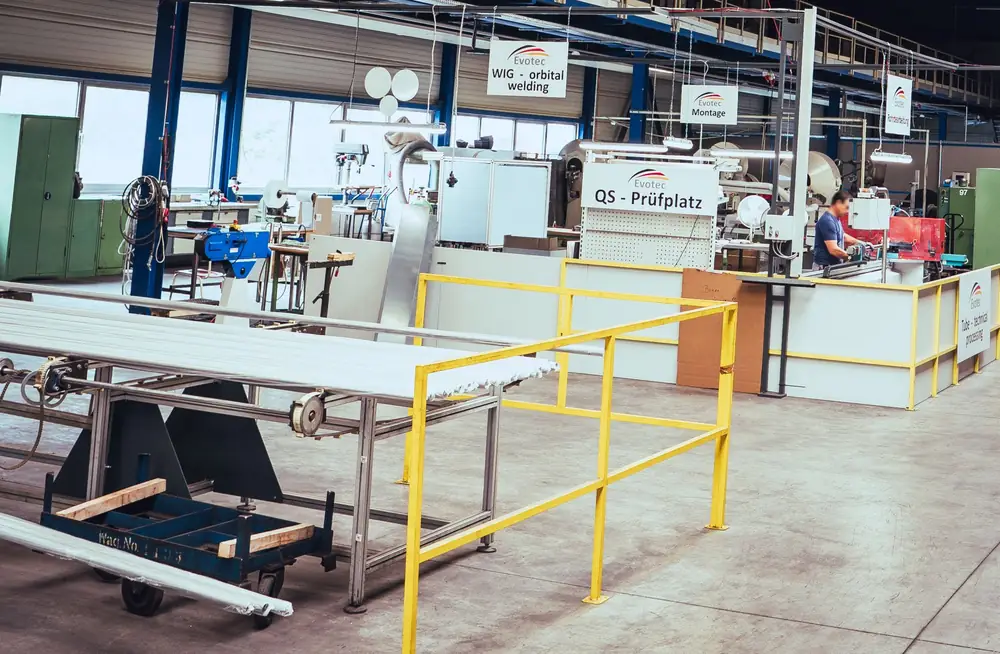

Kontrolno mjesto osiguranja kvalitete u proizvodnji tvrtke Evotec GmbH u Arnsbergu — Osiguranje kvalitete u našoj proizvodnji u Arnsbergu

Česta pitanja o CNC glodanju

Koje dijelove glodate u Evotecu?

Na vertikalnom obradnom centru Mazak VCN510C-II glodamo dijelove iz ploča, blokova i pripremaka. Profile i duge dijelove do 8 m obrađujemo na 5-osnom obradnom centru za profile elumatec SBZ 150.

Koliko dugi smiju biti profili za CNC obradu?

Do 8 m u jednom stezanju. Zakretna glava stroja SBZ 150 pristupa profilu s više strana i pod slobodno programirljivim kutovima. Budući da se profil ne steže ponovno, rasporedi provrta i glodani izrezi zadržavaju međusobni položaj.

Koje materijale obrađujete?

Koja Vam je dokumentacija potrebna za ponudu?

Nacrt u PDF-u s mjerama i tolerancijama te, ako postoje, 3D model u formatu STEP ili IGES ili 2D podaci u formatu DXF ili DWG. Putem obrasca za upit možete priložiti do 10 datoteka, svaka najviše 20 MB, ukupno do 40 MB.

Izrađujete li pojedinačne dijelove ili samo serije?

Uzorke, pojedinačne dijelove i serije izrađujemo prema dogovoru. Kod većih količina na zahtjev provjeravamo i bi li štancanje u vlastitom pogonu bilo isplativije te Vam usporedno prikazujemo oba načina.

Koliko precizno glodate?

To ovisi o materijalu, veličini dijela i geometriji – zato ne navodimo općenitu brojku. Upišite svoje tolerancije u nacrt. Prije ponude provjeravamo možemo li ih pouzdano održati i otvoreno Vam kažemo ako ne možemo.

Mogu li se dijelovi kod Vas dodatno obraditi?

Da. U istom pogonu zavarujemo (uključujući aluminij i orbitalno TIG zavarivanje), praškasto lakiramo na vlastitom postrojenju Eisenmann, montiramo sklopove i na zahtjev otpremamo izravno Vašim krajnjim kupcima.

Preuzimate li i rezanje po mjeri?

Da. Aluminijske profile, cijevi i šipke pilimo u vlastitom pogonu na duljinu i pod kutom – kao zasebnu narudžbu ili kao prvi korak prije glodanja. Više na stranici Piljenje po mjeri.

Gdje se dijelovi izrađuju?

U našem pogonu u Arnsbergu u regiji Sauerland, Zur Alten Ruhr 4a, na 12.000 m² proizvodnih i skladišnih površina. Na zahtjev isporučujemo just-in-time.
