Piljenje aluminija po mjeri u Arnsbergu

Piljenje aluminija po mjeri – profili, cijevi, šipke

Tvrtka Evotec GmbH uslužno pili aluminijske profile, cijevi i šipke na duljinu – prema Vašem nacrtu ili popisu rezova, kao zasebnu narudžbu ili kao prvi korak daljnje obrade. Težište je na aluminiju; ostale metale pilimo nakon provjere.

Pilimo u našem pogonu u Arnsbergu. Bušenje, glodanje, štancanje, zavarivanje, praškasto lakiranje i montaža objedinjeni su pod istim krovom – za te korake Vaši dijelovi ne moraju putovati između dobavljača.

Piljenje aluminijskih profila, cijevi i šipki na duljinu
Ravni i kutni rezovi
Profili presjeka do 300 × 300 mm (ravni rez)
Precizni rez s točnošću od 0,1 mm – ovisno o profilu i duljini
Pojedinačni komadi i serije
Daljnja obrada profila do 8 m u jednom stezanju

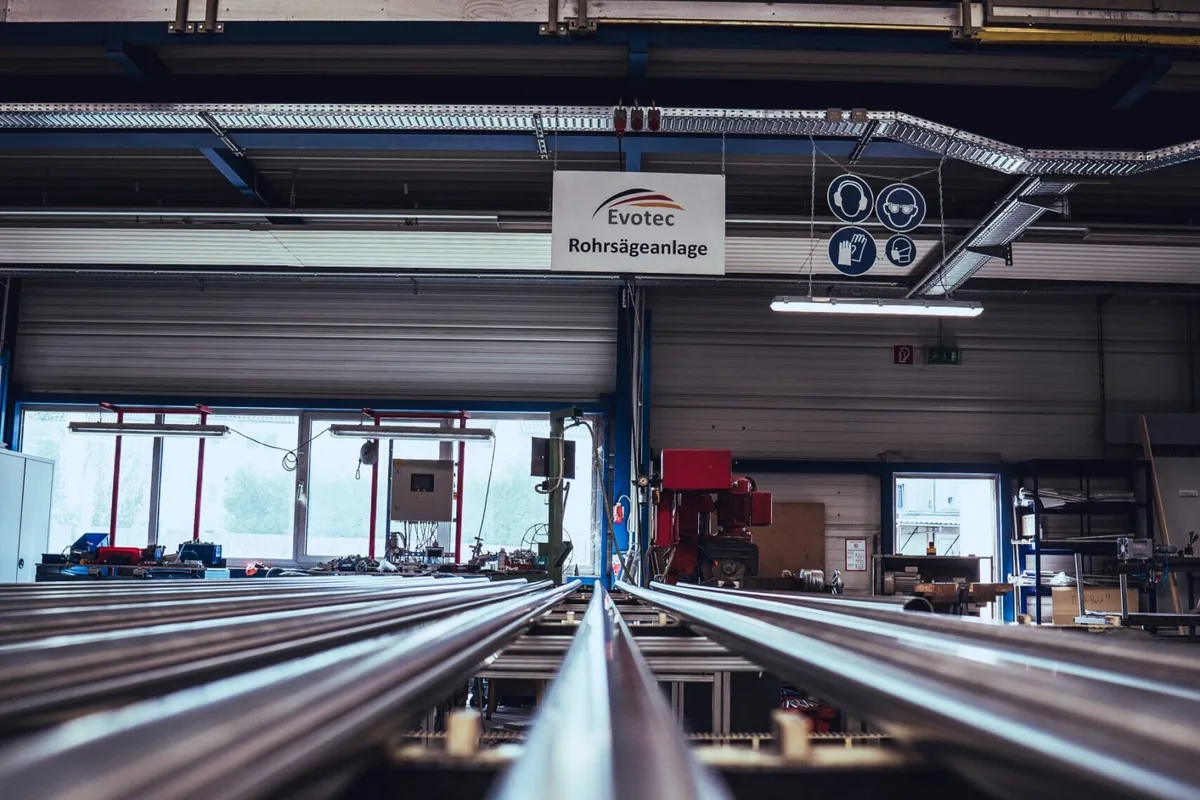

Postrojenje za piljenje cijevi i valjčani transporter s cijevima u pogonu u Arnsbergu — Postrojenje za piljenje cijevi u proizvodnji tvrtke Evotec GmbH u Arnsbergu

Rezanje aluminijskih profila, cijevi i šipki na duljinu

Što za Vas režemo na duljinu – ravno ili pod kutom, pojedinačno ili u seriji.

Aluminijski profili

Ekstrudirani aluminijski profili presjeka do 300 × 300 mm (ravni rez), piljeni prema Vašem popisu rezova ili nacrtu.

Cijevi

Rezanje cijevi na duljinu: piljenje cijevi dio je naše obrade cijevi – bušenje i bušenje trenjem obavljaju se u istom pogonu.

Šipke

Rezanje šipkastog materijala na duljinu za daljnju obradu odvajanjem čestica.

Kutni rezovi

Za okvire i konstrukcije: kutni rezovi na kružnoj pili – kut i referentni rub prema Vašem nacrtu.

Pojedinačni komadi i serije

Od pojedinačnog komada (prema dogovoru) do velikih količina – za serije s automatskim dodavanjem materijala i graničnikom duljine.

Skidanje srha

Srh s reznih rubova na zahtjev uklanjamo prije daljnje obrade ili pakiranja dijelova.

Shema: kružna pila za kutno rezanje · automatska pila s dodavanjem materijala i graničnikom duljine · list pile u stroju SBZ 150

Piljenje prilagođeno daljnjoj obradi

Na kojoj će se pili Vaš dio rezati, određujemo prema presjeku, duljini, kutu i količini. List pile i režime rezanja prilagođavamo leguri, debljini stijenke i površini kako bi nastalo što manje srha.

Kružna pila za kutno rezanje – za ravne i kutne rezove
Automatska pila za serijsko rezanje s dodavanjem materijala i graničnikom duljine – za velike količine
List pile u izmjenjivaču alata stroja elumatec SBZ 150: rezanje na duljinu u istom stezanju kao i bušenje i glodanje

Budući da pilimo ondje gdje se i buši, gloda i lakira, režemo na mjere koje su potrebne za sljedeću operaciju – s odgovarajućim dodacima za obradu i referentnim rubovima.

Nakon piljenja: sve na jednom mjestu

Ako želite, Vaš dio nakon rezanja ostaje kod nas: sljedeće radne operacije obavljamo u istom pogonu – s jednom kontakt-osobom i bez prijevoza između dobavljača.

Bušenje, glodanje i izrada navoja – profili do 8 m u jednom stezanju
Bušenje trenjem s oblikovanjem navoja do M10 i bušenje do Ø 43 mm na cijevima i profilima duljine do 4.500 mm
Štancanje aluminijskih profila
Zavarivanje, uključujući zavarivanje aluminija i orbitalno zavarivanje
Praškasto lakiranje na vlastitom postrojenju Eisenmann
Montaža, pakiranje i otprema

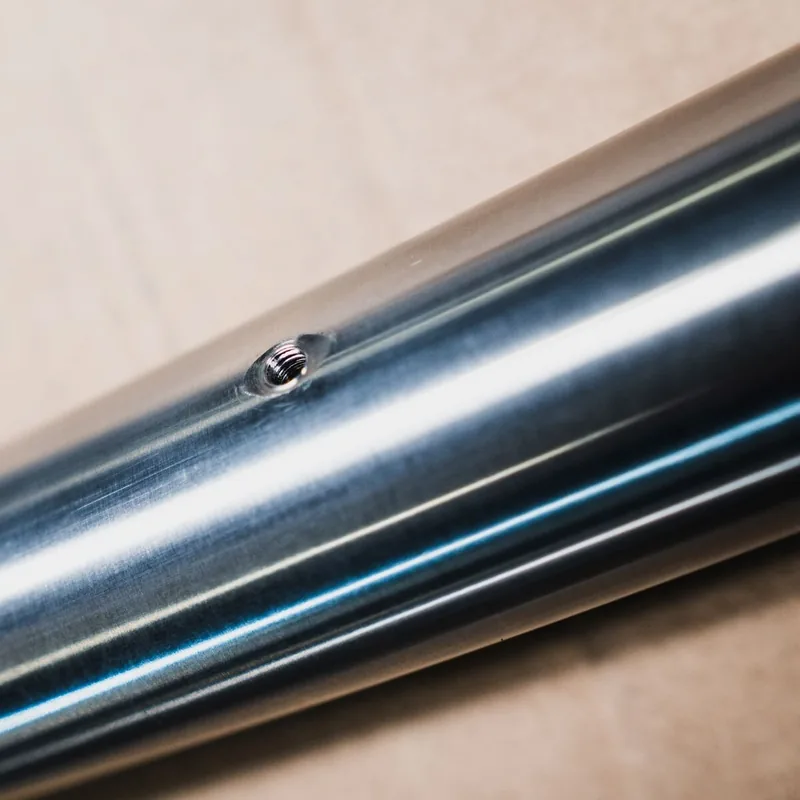

Provrt izrađen bušenjem trenjem s oblikovanim navojem na okrugloj cijevi, Evotec Arnsberg — Daljnja obrada: provrt izrađen bušenjem trenjem s oblikovanim navojem na okrugloj cijevi

Shema: presjek profila do 300 × 300 mm (ravni rez), uz to cijevi i šipke – nije u mjerilu

Materijali i presjeci

Pilimo prije svega aluminij – profile, cijevi i šipke, primjerice od AlMgSi ili AlMg3. Presjek profila smije iznositi do 300 × 300 mm (ravni rez). Ostale metale pilimo nakon provjere: navedite nam materijal, presjek i količinu.

Aluminij, npr. AlMgSi i AlMg3
Ekstrudirani profili, cijevi i šipke
Ostali metali nakon provjere

Za eloksirane ili lakirane profile navedite koje površine ostaju vidljive.

Tijek narudžbe piljenja

Od popisa rezova do razvrstane isporuke.

Upit

popis rezova ili nacrt

Provjera

profil, kut, količina

Ponuda

u kratkom roku, neobvezujuće

Materijal

osigurava naručitelj

Piljenje

i daljnja obrada

Isporuka

razvrstano, po želji just-in-time

Što nam je potrebno od Vas

Oznaka profila ili nacrt presjeka, materijal i površina
Popis rezova: duljina i broj komada po duljini, kod kutnih rezova kut i referentni rub
Vaši zahtjevi za toleranciju, ako postoje
Daljnja obrada i pakiranje (snopovi, označavanje)
Datoteke u formatu PDF, DXF, DWG, STEP, IGES, JPG, PNG, ZIP ili RAR putem obrasca za upit – do 10 datoteka, svaka najviše 20 MB, ukupno do 40 MB
Popise u Excelu najjednostavnije e-poštom na anfragen@evotec-gmbh.de ili kao ZIP

Osiguranje kvalitete

Certificirani smo prema DIN EN ISO 9001:2015 za štancane i oblikovane dijelove, zavarene sklopove i obradu cijevi. Za Vašu narudžbu piljenja unaprijed dogovaramo koje duljine i kutove kontroliramo i dokumentiramo te na koji način; izvješće o ispitivanju prvog uzorka izrađujemo prema dogovoru.

Više o osiguranju kvalitete

Česta pitanja o piljenju po mjeri

Što znači piljenje po mjeri?

Od nas naručujete piljenje profila, cijevi ili šipki na duljinu prema Vašem popisu rezova. Odrezane komade dobivate razvrstane, a na zahtjev i očišćene od srha, dodatno obrađene i zapakirane – iz jednog pogona u Arnsbergu.

Koje materijale pilite?

Težište je na aluminiju: ekstrudirani profili, cijevi i šipke, primjerice od AlMg3 ili AlMgSi. Ostale metale pilimo nakon provjere – navedite nam materijal, presjek i količinu.

Pilite li i pod kutom?

Da. Ravne i kutne rezove izvodimo na kružnoj pili za kutno rezanje. Kut i referentni rub navedite u nacrtu ili popisu rezova – unaprijed provjeravamo može li se Vaš profil u željenom položaju sigurno stegnuti.

Koliko je precizno piljenje?

Kod preciznih rezova radimo s točnošću od 0,1 mm. Toleranciju koja vrijedi za Vaš profil, duljinu i količinu navodimo Vam u ponudi, a obvezujuća postaje s našom potvrdom narudžbe.

Koliko veliki smiju biti profili i šipke?

Profile pilimo do presjeka od 300 × 300 mm (ravni rez). Navedite nam presjek i polaznu duljinu, a mi ćemo provjeriti koja je pila prikladna. Nakon piljenja profile duljine do 8 m dalje obrađujemo u jednom stezanju.

Pilite li pojedinačne komade i serije?

Da – od pojedinačnog komada (prema dogovoru) do velikih količina. Za serije radi automatska pila s dodavanjem materijala i graničnikom duljine. Veličine serija i pakiranje dogovaramo s Vama; na zahtjev isporučujemo just-in-time.

Skida li se srh s reznih rubova?

Na zahtjev da. Uz prikladne listove pile i režime rezanja srh na aluminiju ostaje malen; ono što ostane uklanjamo prije daljnje obrade ili pakiranja dijelova.

Što slijedi nakon piljenja?

Ako želite, sve ostalo u istom pogonu: bušenje, glodanje i izrada navoja, bušenje trenjem s oblikovanjem navoja do M10, štancanje, zavarivanje, praškasto lakiranje i montaža. Na stroju elumatec SBZ 150 profile pilimo i obrađujemo čak u istom stezanju – više na stranici CNC glodanje.

Kako poslati popis rezova?

Nacrte i popise u formatu PDF, DXF, DWG ili STEP pošaljite putem obrasca za upit – do 10 datoteka, svaka najviše 20 MB, ukupno do 40 MB. Popise u Excelu najjednostavnije pošaljite e-poštom na anfragen@evotec-gmbh.de ili zapakirane u ZIP.
