Zákazkové pílenie hliníka v Arnsbergu

Zákazkové pílenie hliníka – profily, rúry, tyče

Spoločnosť Evotec GmbH ponúka zákazkové pílenie hliníkových profilov, rúr a tyčí na dĺžku – podľa vášho výkresu alebo zoznamu rezov, ako samostatnú zákazku alebo ako prvý krok ďalšieho spracovania. Zameriavame sa na hliník; iné kovy pílime po preverení.

Pílime v našom závode v Arnsbergu. Vŕtanie, frézovanie, lisovanie, zváranie, práškové lakovanie a montáž sú pod tou istou strechou – pri týchto krokoch vaše diely nemusia putovať medzi dodávateľmi.

Pílenie hliníkových profilov, rúr a tyčí na dĺžku
Kolmé a pokosové rezy
Profily s prierezom do 300 × 300 mm (kolmý rez)
Precízny rez s presnosťou 0,1 mm – v závislosti od profilu a dĺžky
Jednotlivé prírezy aj série
Ďalšie obrábanie profilov do 8 m na jedno upnutie

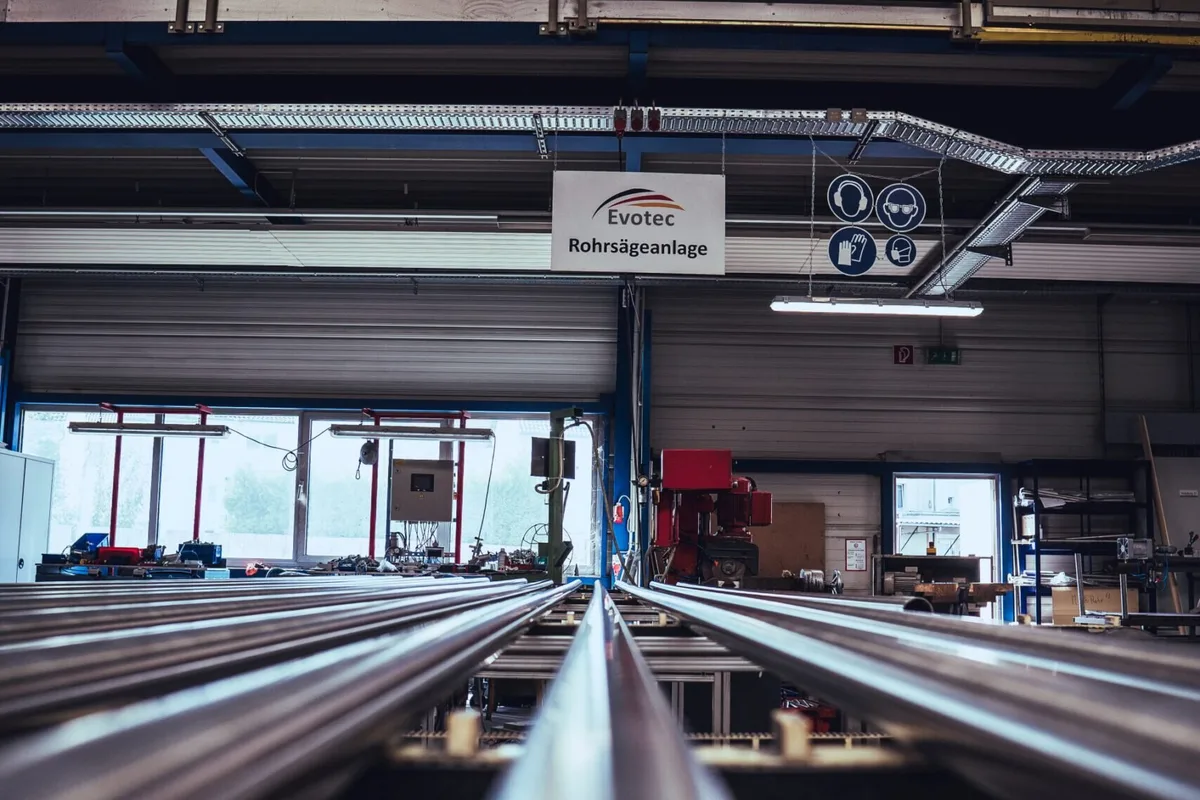

Zariadenie na pílenie rúr a valčeková dráha s rúrami v závode v Arnsbergu — Zariadenie na pílenie rúr vo výrobe spoločnosti Evotec GmbH v Arnsbergu

Pílenie hliníkových profilov, delenie rúr a tyčí na dĺžku

Čo pre vás narežeme na dĺžku – kolmo alebo na pokos, jednotlivo alebo v sériách.

Hliníkové profily

Extrudované hliníkové profily s prierezom do 300 × 300 mm (kolmý rez), pílené podľa vášho zoznamu rezov alebo výkresu.

Rúry

Delenie rúr na dĺžku: pílenie rúr patrí k nášmu obrábaniu rúr – vŕtanie aj prietokové vŕtanie prebiehajú v tom istom závode.

Tyče

Tyčový materiál narežeme na dĺžku ako polotovar na ďalšie trieskové obrábanie.

Pokosové rezy

Pre rámy a konštrukcie: pokosové rezy na kotúčovej píle – uhol a vzťažná hrana podľa vášho výkresu.

Jednotlivé prírezy aj série

Od jednotlivého prírezu (po dohode) až po veľké počty kusov – série pílime s automatickým podávaním materiálu a dĺžkovým dorazom.

Odhrotovanie

Otrepy na hranách rezu na želanie odstránime ešte pred ďalším spracovaním alebo balením dielov.

Schéma: pokosová kotúčová píla · sériová píla s podávaním a dĺžkovým dorazom · pílový kotúč v SBZ 150

Pílenie s ohľadom na ďalšie spracovanie

Ktorú pílu na váš diel použijeme, určíme podľa prierezu, dĺžky, uhla a počtu kusov. Pílový kotúč a rezné podmienky prispôsobíme zliatine, hrúbke steny a povrchu, aby vznikalo čo najmenej otrepov.

Pokosová kotúčová píla na kolmé a pokosové rezy
Automatická sériová píla na veľké počty kusov – s podávaním materiálu a dĺžkovým dorazom
Pílový kotúč vo výmenníku nástrojov stroja elumatec SBZ 150: delenie na dĺžku v tom istom upnutí ako vŕtanie a frézovanie

Keďže pílime tam, kde sa aj vŕta, frézuje a lakuje, pripravíme prírezy v rozmeroch, ktoré potrebuje nasledujúca operácia – s vhodnými prídavkami a vzťažnými hranami.

Po pílení: všetko z jednej ruky

Ak chcete, váš diel zostane po narezaní u nás: nasledujúce operácie vykonáme v tom istom závode – s jednou kontaktnou osobou a bez prevozov medzi dodávateľmi.

Vŕtanie, frézovanie a závity – profily do 8 m na jedno upnutie
Prietokové vŕtanie s tvárnením závitov do M10 a vŕtanie do Ø 43 mm na rúrach a profiloch s dĺžkou do 4 500 mm
Dierovanie hliníkových profilov
Zváranie vrátane zvárania hliníka a orbitálneho zvárania
Práškové lakovanie na vlastnom zariadení Eisenmann
Montáž, balenie a expedícia

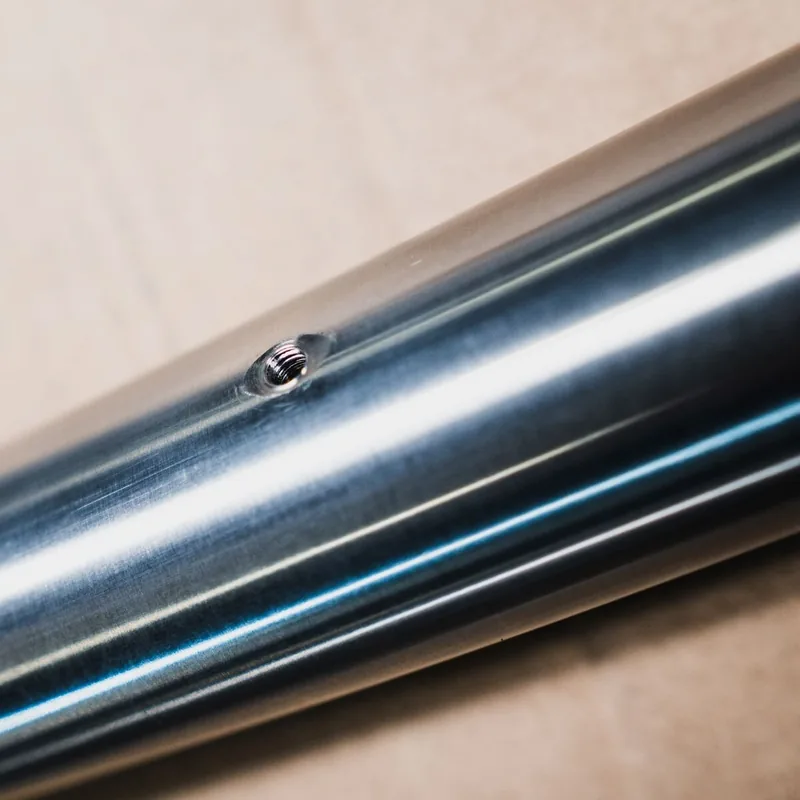

Prietokovo vŕtaný otvor s tvárneným závitom v kruhovej rúre – Evotec v Arnsbergu — Ďalšie spracovanie: prietokovo vŕtaný otvor s tvárneným závitom v kruhovej rúre

Schéma: prierez profilu do 300 × 300 mm (kolmý rez), k tomu rúry a tyče – nie v mierke

Materiály a prierezy

Pílime predovšetkým hliník – profily, rúry a tyče napríklad zo zliatin AlMgSi alebo AlMg3. Prierez profilu môže mať až 300 × 300 mm (kolmý rez). Iné kovy pílime po preverení: uveďte nám materiál, prierez a počet kusov.

Hliník, napr. AlMgSi a AlMg3
Extrudované profily, rúry a tyče
Iné kovy po preverení

Pri eloxovaných alebo lakovaných profiloch nám prosím uveďte, ktoré plochy budú pohľadové.

Ako prebieha zákazka na pílenie

Od zoznamu rezov až po roztriedenú dodávku.

Dopyt

zoznam rezov alebo výkres

Posúdenie

profil, uhol, množstvo

Ponuka

čo najskôr, nezáväzne

Materiál

dodaný zákazníkom

Pílenie

a ďalšie spracovanie

Dodanie

roztriedené, na želanie just-in-time

Čo od vás potrebujeme

Označenie profilu alebo výkres prierezu, materiál a povrch
Zoznam rezov: dĺžka a počet kusov pre každú dĺžku, pri pokose uhol a vzťažná hrana
Vaše požiadavky na tolerancie, ak ich máte
Ďalšie spracovanie a balenie (zväzky, označenie)
Súbory vo formáte PDF, DXF, DWG, STEP, IGES, JPG, PNG, ZIP alebo RAR cez kontaktný formulár – až 10 súborov, každý s veľkosťou najviac 20 MB, spolu do 40 MB
Zoznamy v Exceli najjednoduchšie e-mailom na anfragen@evotec-gmbh.de alebo ako ZIP

Zabezpečenie kvality

Certifikáciu podľa DIN EN ISO 9001:2015 máme pre výlisky a tvárnené diely, zvarované zostavy a obrábanie rúr. Pri vašej zákazke na pílenie s vami vopred dohodneme, ktoré dĺžky a uhly a akým spôsobom budeme kontrolovať a dokumentovať; správu o kontrole prvých vzoriek dostanete po dohode.

Viac o zabezpečení kvality

Časté otázky o zákazkovom pílení

Čo znamená zákazkové pílenie?

Poveríte nás, aby sme profily, rúry alebo tyče narezali na dĺžku podľa vášho zoznamu rezov. Prírezy dostanete roztriedené a na želanie odhrotované, ďalej spracované a zabalené – z jedného závodu v Arnsbergu.

Aké materiály pílite?

Zameriavame sa na hliník: extrudované profily, rúry a tyče, napríklad zo zliatin AlMg3 alebo AlMgSi. Iné kovy pílime po preverení – uveďte nám materiál, prierez a počet kusov.

Pílite aj na pokos?

Áno. Kolmé aj pokosové rezy robíme na pokosovej kotúčovej píle. Uhol a vzťažnú hranu uveďte vo výkrese alebo v zozname rezov – vopred preveríme, či sa váš profil dá v požadovanej polohe bezpečne upnúť.

S akou presnosťou pílite?

Pri precíznych rezoch pracujeme s presnosťou 0,1 mm. Aká tolerancia platí pre váš profil, dĺžku a počet kusov, vám uvedieme v ponuke; záväzná bude až po našom potvrdení objednávky.

Aké veľké môžu byť profily a tyče?

Profily pílime do prierezu 300 × 300 mm (kolmý rez). Uveďte nám prierez a dĺžku polotovaru a preveríme, ktorá píla je vhodná. Po pílení ďalej obrábame profily s dĺžkou do 8 m na jedno upnutie.

Pílite jednotlivé kusy aj série?

Áno – od jednotlivého prírezu (po dohode) až po veľké počty kusov. Na série máme automatickú pílu s podávaním materiálu a dĺžkovým dorazom. Veľkosti dávok a balenie s vami dohodneme; na želanie dodávame just-in-time.

Odhrotujete hrany rezu?

Na želanie áno. Vhodné pílové kotúče a rezné podmienky obmedzujú tvorbu otrepov na hliníku; čo z nich zostane, odstránime ešte pred ďalším spracovaním alebo balením dielov.

Čo nasleduje po pílení?

Ak chcete, všetko ďalšie zabezpečíme v tom istom závode: vŕtanie, frézovanie a závity, prietokové vŕtanie s tvárnením závitov do M10, lisovanie, zváranie, práškové lakovanie a montáž. Na stroji elumatec SBZ 150 profily pílime a obrábame dokonca v tom istom upnutí – viac na stránke CNC frézovanie.

Ako vám pošlem zoznam rezov?

Výkresy a zoznamy vo formáte PDF, DXF, DWG alebo STEP nahrajte cez kontaktný formulár – až 10 súborov, každý s veľkosťou najviac 20 MB, spolu do 40 MB. Zoznamy v Exceli pošlite najjednoduchšie e-mailom na anfragen@evotec-gmbh.de alebo zbalené v archíve ZIP.
