CNC frézovanie v Arnsbergu

CNC frézovanie z Arnsbergu

Evotec je kovospracujúci podnik z Arnsbergu vedený majiteľom – založený v roku 2000, dnes v druhej generácii. Frézujeme vo vlastnom závode na dvoch CNC strojoch: diely z dosiek, blokov a prírezov na vertikálnom obrábacom centre Mazak VCN510C-II, na 5-osovom obrábacom centre na profily elumatec SBZ 150 zasa hliníkové profily a dlhé diely do 8 m na jedno upnutie.

Delenie materiálu, lisovacia a tvárniaca technika, obrábanie rúr, zváranie, práškové lakovanie a montáž sú pod jednou strechou. Pri týchto operáciách váš diel nemusí putovať medzi dodávateľmi – od ponuky až po dodanie máte jednu kontaktnú osobu.

Vertikálne 3-osové obrábacie centrum Mazak VCN510C-II na diely z dosiek, blokov a prírezov
5-osové obrábacie centrum na profily elumatec SBZ 150
Profily a dlhé diely do 8 m na jedno upnutie
Frézovanie, vŕtanie a závity z jednej ruky
Ďalšie spracovanie vo vlastnom závode: zváranie, práškové lakovanie, montáž

Schéma: frézovanie kapsy do hliníkového bloku

Čo frézujeme: dosky, bloky a profily

Prizmatické diely podľa vášho výkresu – vzorky, jednotlivé kusy aj série po dohode.

Diely z dosiek a blokov

Kontúry, kapsy, rovinné plochy a sústavy otvorov na dieloch z dosiek, blokov alebo prírezov – frézované na stroji Mazak VCN510C-II.

Profily do 8 m

Hliníkové profily a dlhé diely na jedno upnutie – obrábané z viacerých strán a pod voľne programovateľnými uhlami, bez preupínania profilu.

Vŕtanie a závity

Otvory a závity priamo na obrábacích centrách; na rúrach a profiloch navyše prietokové vŕtanie s tvárnením závitov do M10.

Delenie materiálu vo vlastnej réžii

Profily, rúry a tyče vopred sami pílime na dĺžku – kolmo alebo na pokos. Podrobnosti na stránke Zákazkové pílenie.

Povrchová úprava a montáž

Práškové lakovanie na vlastnom zariadení Eisenmann, zváranie a montáž zostáv v tom istom závode.

Kontrola a dokumentácia

Správa o kontrole prvých vzoriek po dohode, zdokumentované procesy a sledovateľnosť.

Stroje na frézovanie

Dva stroje, dve silné stránky: obrábacie centrum na diely z blokov, obrábacie centrum na dlhé profily.

Mazak VCN510C-II – vertikálne 3-osové obrábacie centrum

Vertikálne obrábacie centrum od výrobcu Yamazaki Mazak je určené na prizmatické diely z dosiek, blokov a prírezov. Stroj stojí v našom závode v Arnsbergu (Zur Alten Ruhr 4a).

Tenké dosky, plechy a ploché prírezy upíname na vákuovom stole stroja Mazak celoplošne – bez upínadiel v dráhe frézy. Vonkajšiu kontúru, vnútorné výrezy a kapsy tak frézujeme na jedno upnutie a deformácie spôsobené upnutím ostávajú pri tenkých dieloch malé. Drobné diely zostávajú až do dokončenia frézovania spojené mostíkmi so súvislým zvyškom dosky.

Kontúry, kapsy, rovinné plochy, sústavy otvorov a závity
Vákuový stôl na celoplošné upínanie tenkých dosiek a prírezov
Otáčky vretena do 12 000 min⁻¹ (podľa údajov výrobcu pre tento typový rad)
Pojazdy v osiach X / Y / Z: 1 050 / 530 / 510 mm (podľa technického listu výrobcu pre tento typový rad)
Či sa váš diel zmestí do pracovného priestoru, overíme podľa vášho výkresu ešte pred vypracovaním ponuky

Schéma: pracovný priestor stroja Mazak VCN510C-II; pojazdy podľa technického listu výrobcu pre tento typový rad

Schéma: profil do 8 m na jedno upnutie; rozsahy natočenia A a C podľa údajov výrobcu pre tento typový rad

elumatec SBZ 150 – obrábacie centrum na profily do 8 m

Na 5-osovom obrábacom centre na profily elumatec SBZ 150 obrábame hliníkové profily a dlhé diely do 8 m na jedno upnutie – z viacerých strán a pod voľne programovateľnými uhlami. Keďže sa profil nepreupína, otvory a vyfrézované výrezy si zachovávajú vzájomnú polohu. Pílový kotúč vo výmenníku nástrojov delí diely na dĺžku v tom istom upnutí.

Profily a dlhé diely do 8 m na jedno upnutie
Výkyvná hlava: A 0–90°, C 0–345° (podľa údajov výrobcu pre tento typový rad)
Polohové 5-osové obrábanie (3+2): vŕtanie, frézovanie, závity
Delenie na dĺžku pílovým kotúčom z výmenníka nástrojov

Schéma: východiskové polotovary – doska, blok, profil a rúra

Materiály

Zameriavame sa na hliník – vo forme dosiek, blokov alebo extrudovaných profilov. Či sa dá váš diel vyfrézovať aj z ocele, nehrdzavejúcej ocele, mosadze alebo medi, overíme podľa vášho výkresu. V dopyte nám uveďte materiál a jeho stav (napríklad EN AW-6082 T6) a počet kusov.

Hliník vo forme dosiek, blokov alebo prírezov
Extrudované hliníkové profily a dlhé diely do 8 m
Ďalšie kovy po preverení vášho výkresu

V šiestich krokoch k frézovanému dielu

Každý krok so stálou kontaktnou osobou.

Dopyt

pošlite výkres

Posúdenie

vyrobiteľnosť a materiál

Ponuka

čo najskôr, nezáväzne

Výroba

Mazak alebo SBZ 150

Kvalita

prvé vzorky na želanie

Dodanie

na želanie just-in-time

Čo potrebujeme na vypracovanie ponuky

Výkres vo formáte PDF s rozmermi, toleranciami a údajmi o povrchu
3D model vo formáte STEP alebo IGES, 2D dáta vo formáte DXF alebo DWG – ak ich máte
Materiál, počet kusov, resp. ročná potreba a požadovaný termín
Povrchová úprava alebo montáž, ak ich požadujete

Ako nám pošlete podklady

Cez náš kontaktný formulár nahráte až 10 súborov, každý s veľkosťou najviac 20 MB, spolu do 40 MB – viacero súborov môžete zbaliť aj do archívu ZIP. Podporované sú formáty PDF, DXF, DWG, STEP, IGES, JPG, PNG, ZIP a RAR.

Alebo nám napíšte na anfragen@evotec-gmbh.de.

Zabezpečenie kvality

Spoločnosť Evotec GmbH je certifikovaná podľa DIN EN ISO 9001:2015 (TÜV NORD CERT). Rozsah certifikácie zahŕňa výlisky a tvárnené diely, zvarované zostavy a obrábanie rúr; frézovanie v ňom v súčasnosti nie je zahrnuté.

Náš spôsob práce však platí aj tu: každý výkres preveríme ešte pred vypracovaním ponuky, každú zákazku sledovateľne dokumentujeme a pred začiatkom výroby s vami dohodneme, ktoré rozmery a akým spôsobom sa budú kontrolovať. Správu o kontrole prvých vzoriek vypracujeme po dohode.

Viac o zabezpečení kvality

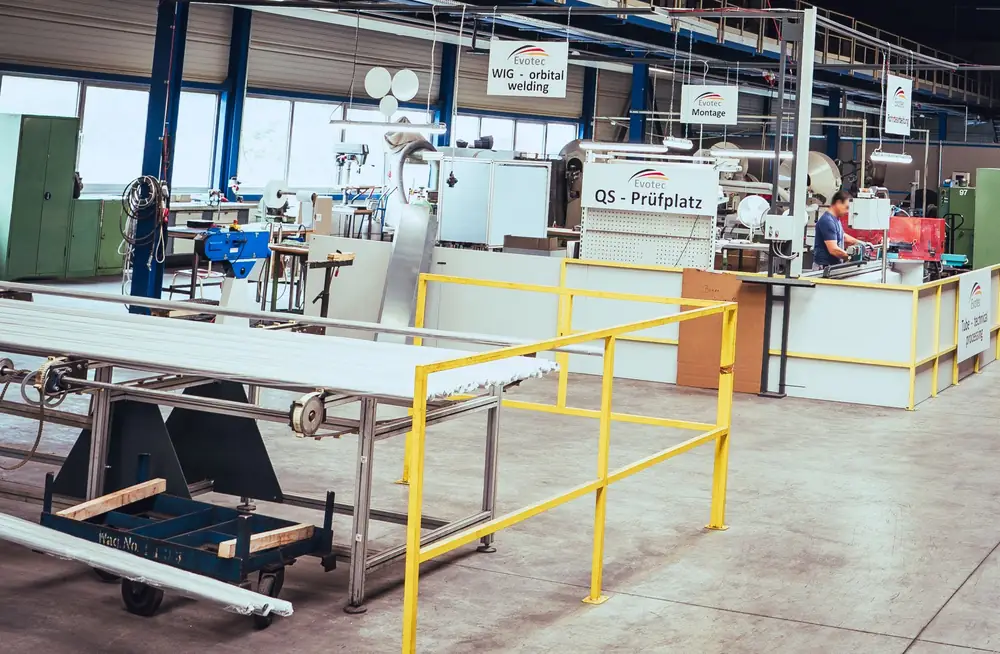

Pracovisko kontroly kvality vo výrobe spoločnosti Evotec GmbH v Arnsbergu — Zabezpečenie kvality v našej výrobe v Arnsbergu

Časté otázky o frézovaní

Aké diely frézujete vo firme Evotec?

Na vertikálnom obrábacom centre Mazak VCN510C-II frézujeme diely z dosiek, blokov a prírezov. Profily a dlhé diely do 8 m obrábame na 5-osovom obrábacom centre na profily elumatec SBZ 150.

Aké dlhé môžu byť profily na CNC obrábanie?

Do 8 m na jedno upnutie. Výkyvná hlava stroja SBZ 150 má k profilu prístup z viacerých strán a pod voľne programovateľnými uhlami. Keďže sa profil nepreupína, otvory a vyfrézované výrezy si zachovávajú vzájomnú polohu.

Aké materiály obrábate?

Aké podklady potrebujete na vypracovanie ponuky?

Výkres vo formáte PDF s rozmermi a toleranciami, k tomu – ak ich máte – 3D model vo formáte STEP alebo IGES alebo 2D dáta vo formáte DXF či DWG. Cez kontaktný formulár nahráte až 10 súborov, každý s veľkosťou najviac 20 MB, spolu do 40 MB.

Vyrábate aj jednotlivé kusy, alebo len série?

Vzorky, jednotlivé kusy aj série vyrábame po dohode. Pri väčších počtoch kusov na želanie preveríme aj to, či by nebolo hospodárnejšie lisovanie vo vlastnom závode, a porovnáme pre vás obe možnosti.

S akou presnosťou frézujete?

Závisí to od materiálu, veľkosti dielu a geometrie – preto neuvádzame paušálne číslo. Svoje tolerancie uveďte vo výkrese. Pred vypracovaním ponuky preveríme, či ich spoľahlivo dodržíme, a ak nie, otvorene vám to povieme.

Dajú sa diely u vás aj ďalej spracovať?

Áno. V tom istom závode zvárame (vrátane hliníka a orbitálneho zvárania metódou TIG), práškovo lakujeme na vlastnej linke Eisenmann, montujeme zostavy a na želanie expedujeme priamo vašim koncovým zákazníkom.

Zabezpečíte aj delenie materiálu?

Áno. Hliníkové profily, rúry a tyče pílime vo vlastnom závode na dĺžku aj na pokos – ako samostatnú zákazku alebo ako prvý krok pred frézovaním. Podrobnosti na stránke Zákazkové pílenie.

Kde sa diely vyrábajú?

V našom závode v Arnsbergu v regióne Sauerland, Zur Alten Ruhr 4a, na 12 000 m² výrobnej a skladovej plochy. Na želanie dodávame just-in-time.

CNC frézovanie
