Návod na montáž

Jednoduchá samostatná montáž

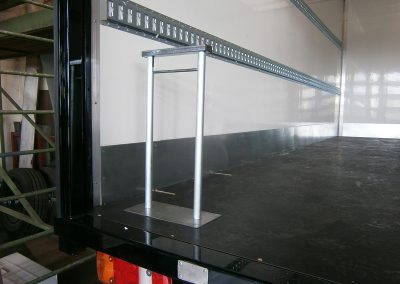

Poistku paletového vozíka možno namontovať priamo na ložnú plochu nákladného vozidla bez špeciálneho náradia. Postupujte podľa tohto návodu krok za krokom pre bezpečnú inštaláciu.

Potrebné náradie: vŕtačka, vrták 9 mm a 35 mm, kľúč na skrutky, priložená vŕtacia šablóna

Krok 1: Výber polohy

Vyberte požadovanú polohu na ložnej ploche nákladného vozidla. Dbajte na to, aby bolo možné paletový vozík neskôr pohodlne zaviezť a vyviezť a aby bola poistka dobre prístupná.

Krok 2: Vŕtanie podľa šablóny

Umiestnite priloženú vŕtaciu šablónu a vyvŕtajte nasledujúce otvory:

• 6 otvorov s priemerom 9 mm
• 2 otvory s priemerom 35 mm

Krok 3: Príprava telesa

Pripravte teleso poistky paletového vozíka a vložte ho do pripravených otvorov. Dbajte na správnu orientáciu podľa značiek.

Krok 4: Priskrutkovanie

Upevnite teleso priloženými zápustnými skrutkami M8. Všetky skrutky uťahujte rovnomerne a predpísaným krútiacim momentom.

Krok 5: Funkčná skúška

Otestujte funkciu poistky paletového vozíka. Poistné rameno musí počuteľne zapadnúť a musí byť možné ho opäť uvoľniť pomocou odisťovacieho mechanizmu.

Pokyny k montáži

• Nie je potrebné špeciálne náradie – možná samostatná montáž
• Certifikát DEKRA podľa VDI 2700
• Bezúdržbová po inštalácii
• Galvanické zinkovanie + komponenty z nehrdzavejúcej ocele pre maximálnu životnosť
• V prípade otázok k montáži: Kontaktujte nás
